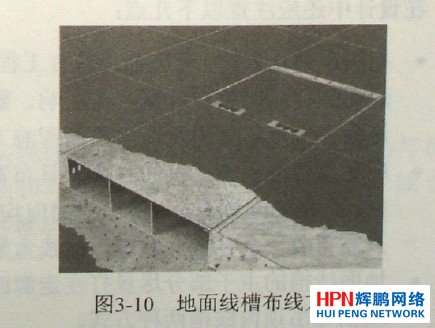

水平子系統地面線槽式布線方式就是從弱電井出來的線纜直接走地面線槽到地面出線盒，或者由分線盒出來的支管到墻上的信息出口，如圖3-10所示。由于地面出線盒或分線盒直接走地面墊層，因此，這種方式適用于大開間或需要打隔斷的場所。



　　該方式直接將長方形的線槽打在地面墊層中，每隔4~8m安裝一個過線盒或出線盒(在支路上出線盒起分線盒的作用)，直到信息出口的出線盒。

　　水平子系統地面線槽式布線方式具有以下優點:

　　1、信息插座離弱電井的距離不限。地面線槽每4~8m接一個分線盤或出線盤.布城時拉線非常容易，因此距離不限。

　　2、強、弱電可以同路由。強、弱電可以走同路由相鄰的地面線槽，而且可接到同一線盒內的各自插座。當然地面線槽必須接地屏蔽，產品質量也要過關。

　　3、適用于大開間辦公場所。如辦公或營業大廳面積很大，計算機距離墻壁較遠。如果使用長跳線直接連接到墻上的信息插座和電源插座，顯然是不合適的。這時在地面線槽的附近留一個出線盒，即可同時解決網絡接入和電源供應的問題。

　　4、提高商業樓宇的檔次。大開間辦公是現代流行的管理模式，只有高檔樓宇才能提供這種無雜亂有序線纜的大開間辦公室。

　　水平子系統地面線槽式布線方式具有以下缺點:

　　地面線槽做在地面墊層中，需要至少6.Scm以上的墊層厚度，這對于盡量減少擋板及墊層厚度是不利的。

　　地面線槽由于做在地面墊層中，如果樓板比較薄，有可能在裝滿吊頂過程中被吊桿打中，影響使用。

　　不適合樓層中信息點特別多的場合。隨著信息點數量的增加，需要使用大量的線槽，門的寬度遠遠不能滿足需要，因此，必須在承重墻上開洞，而這又是建筑安全規范所不允許的。另外，地面線槽多了，被吊桿打中的機會相應增大。因此，當同一布線場所超過300個信息點時，應同時用地面線槽與吊頂內線槽兩種方式，以減輕地面線槽的壓力。

　　不適合石質地面。精關的大理石地面卜出線盒，將在很大程度上影響視覺效果。因此，地面線槽的路徑應避免經過石質地面，或者不在其上設置出線盒和分線盒。

　　造價昂貴。為美觀起見，地面出線盒往往采用銅質或不銹鋼產品，因此，一個出線盒的售價為300~400元，比墻上型的內嵌式出線盒高出幾百倍。總體而言，地面線槽方式的造價是吊頂線槽方式的3~5倍。

　　在水平子系統地面線槽式布線方式設計中還應注意以下幾點:

　　綜合布線產品選型時，應選擇那些有工程經驗的廠家，其產品要通過國家電氣屏蔽檢驗，避免強、弱電路對數據產生影響。敷設地向線槽時，廠家應派技術人員現場指導，避免打上墊層后再發現問題而影響工期。

　　應盡量根據甲方提供的辦公家具布置圖進行設計，避免地面線槽出口被辦公家具擋住。無辦公家具圖時，地面線槽應均勻地布放在地面出口。對有防靜電地板的房間，只需布放一個分線盒即可，出線盒敷設在靜電地板下。

　　地面線槽的主干部分盡量打在走廊的墊層中。樓層信息點較多時，應同時采用地面線槽與吊頂內線槽兩種方式。更多有關綜合布線的信息盡在輝澎信息科技http://m.laughingkids.cn/
