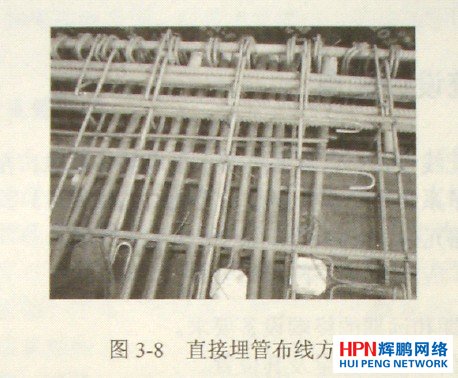

水平子系統直接埋地布線方式(見圖3-8 )是由一系列密封在混凝土里的金屬布線管道或金屬走線摘組成，這些金屬管道或金屬線槽從水平間向信息插座的位置輻射。水平子系統直接埋地布線方式是常見的一種綜合布線方式。



　　根據通信和電源布線的要求、地板厚度和占用的地板空間等條件，直接埋管布線方式可能要采用厚壁鉸鋅管或薄型電線管。

　　如果工作區面積不大，信息點數量較少，可以采用該方式。工作區到弱電井的距離可達40m，一個樓層用少量管路即可覆蓋。布線設計簡單明了，安裝、維護都比較方便，工程造價也低。對于較大的樓層，可以劃分為幾個區域，侮個區域設置一個過線箱，從而縮短穿線距離。

　　如果綜合布線區域面積較大，信息點的數量較多，那么，從弱電井中引出的鋼管數量就會比較多。通常情況下，可以將這些管子埋在走廊的墊層中形成排管。

　　采用該方式布線可能會導致下列問題:

　　1、覆蓋范圍較小。排管由于打在地而墊層中，不可能在走廊墊層中放過線盒，而排管至少有兩個彎管處，為了能夠拉線，排管的長度不大于30m，因此，遠端房間到弱電井的距離不宜超過30m。為了保證數據傳輸的可靠性，網絡綜合布線系統盡量不使用分區配線箱，因此，一個弱電井涵蓋的半徑不超過40m，對于面積比較大的樓層就得使用兩個以上的弱電井，這與現代建筑盡量減少非使用面積的趨勢是矛盾的。

　　2、地面墊層較厚。由于排管的數量比較多，而且都打在地面墊層中。這就要求有較厚的墊層，否則會造成墊層開裂，這又與現代建筑盡量減少樓板及墊層厚度的要求相矛盾;如果樓板較薄，就會造成吊頂的吊桿打入排管中，增加造價并延誤工期。

　　3、變更不太容易。墊層做完，擺放辦公用具或家具后，再增加信息點，不能走墊層， 只能走吊頂，工程量比較大。

　　4、工藝要求較高。鋼管的截口不能有毛刺，否則就會在拉線時劃破雙絞線的絕緣層:管子接口處需焊接，打墊層時如果有縫隙，就會滲入水泥漿，形成堵塞，給穿線施工帶來很大的麻煩，延誤工期。

　　5、排管數量較多。一根管通常只能穿三根雙絞線，否則，將由于電纜變形導致串音增加，雙絞線性能下降。5類4對非屏蔽雙絞線外徑為5.6mm截面積為24.65 mm2,建議纜占用容量為排管的70% o因此，當信息點數量較多時，就必須使用較多的排管。同時，由于各支管都走地面墊層，容易與電源管線及其他管線交叉，需要在設計和施工中多加注意。

　　6、缺乏價格優勢。由于排管數量比較多，費用相應增加，相對于吊頂內走線管方式的價格優勢不大，但局限性卻比較大，因此，在現代建筑中正在慢慢被其他布線方式取代。不過，如果在地下層、信息點比較少，也沒吊頂，一般還繼續使用直埋管方式。更多有關綜合布線的信息盡在輝澎信息科技http://m.laughingkids.cn/
