EDFA的結構

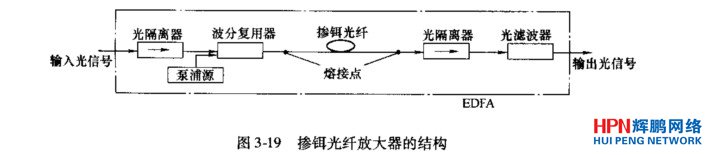

　　摻鉺光纖放大器(Erbium Doped Fiber Amplifier，EDFA)是利用摻鉺光纖作為增益介質，使用激光二極管發出的泵浦光對信號光進行放大的器件。摻鉺光纖放大器的結構如圖所示。

　　波分復用器也稱為合波器，它的功能是將980/1550nrn或1480/1550nm波長的泵浦光和信號光合路后送入摻鉺光纖，對它的要求是插入損耗小，而且對光的偏振不敏感。

　　光隔離器的作用是使光的傳輸具有單向性，防止光反射回原器件，因為這種反射會增加放大器的噪聲并降低放大效率。 光濾波器的作用是濾掉光放大器中工作帶寬之外的噪聲，以提高系統的信噪比。

　　摻鉺光纖是EDFA的核心部件。它以石英光纖作為基質，在纖芯中摻人固體激光工作物質——鉺離子。在幾米至幾十米的摻鉺光纖內，光與物質相互作用而被放大、增強。

　　摻鉺光纖的模場直徑(MFD)為3—6 Fxn，，比常規光纖的直徑(9～16p~m)要小得多。這是為了提高信號光和泵浦光的能量密度，從而提高其相互作用的效率。但摻鉺光纖芯徑的減小也使得它與常規光纖的模場不匹配，從而產生較大的反射和連接損耗，解決的方法是在光纖中摻人少許氟元素，使折射率降低，從而增大模場直徑，達到與常規光纖可匹配的程度。另外，在熔接時，還可通過使用過渡光纖、拉長常規光纖接頭長度以減小芯徑等方法減小模場直徑的不匹配。

　　為了實現更有效地放大，在制作摻鉺光纖時，大多數鉺離子都集中在纖芯的中心區域。因為在光纖中，可認為信號光與泵浦光的光場近似為高斯分布，在纖芯軸線上光強最強，鉺離子在近軸區域，將使光與物質充分作用，從而提高能量轉換效率。根據摻鉺光纖放大器的使用場合，有多種型號的摻鉺光纖供設計EDFA時采用，如EDt7一PAX_01型用于設計在線放大器和前置放大器，其增益帶寬具有平坦和寬的特性;EDF-LAX_01型可用于在線放大器，它的功率轉換效率高且噪聲系數低.
