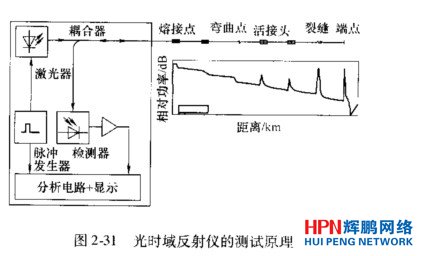

1.光時域反射儀(OTDR)的測試原理

　　OTDR由激光源發射一束光脈沖到被測光纖，通常由用戶選擇脈沖的寬度。因被測光纖鏈路特性及光纖本身特性而產生的反射光和菲涅爾反射的信號返回到OTDR入刺端，信號通過一耦合器送到接收機.在那里，光信號被轉換成電信號，將分析背向散射曲線顯示在屏幕光時域反射儀的測試原理：

　　2光時域反射儀(OTDR)的工作原理

　　光時域反射儀的測試原理

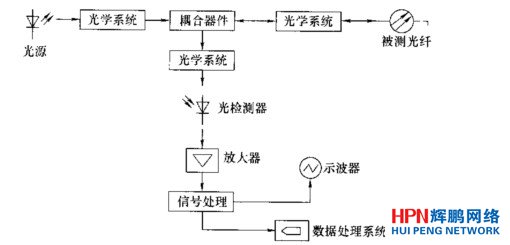

　　用脈沖發生器調制一個光源，使光源產生窄脈沖光波，經光學系統(透鏡)耦合人光纖，光波在光纖中傳輸時出現散射，散射光沿光纖返回，途中經一耦合裝置，經光學系統(透鏡)輸入到光電檢測器.變成電信號，再經放大及信號處理，送人示波器顯示。光時域反射儀的工作原理框網。
