光纜的結構與種類

　　通信光纜的結構是依據其傳輸用途、運行環境、敷設方式等諸多因素決定的。從大的方面講，常用通信光纜分為室內光纜和室外光纜兩大類，這里主要介紹室外光纜。

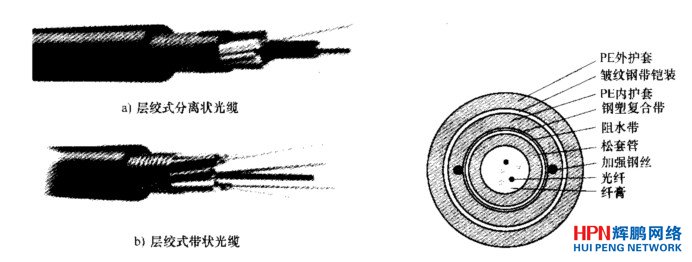

　　室外光纜的基本結構有層絞式、中心管式、骨架式。每種基本結構中既可放置分離光纖，亦可放置帶狀光纖。其特點分述如下：松套管，無絞合直接放在纜的中心位置，縱包阻水帶和雙面涂塑鋼(鋁)帶，兩根平行加強圓磷化碳鋼絲或玻璃鋼圓棒位于聚乙烯護層中。按松套管中放入的是分離光纖、光纖束還是光纖帶，中心管式光纜分為分離光纖的中心管式光纜或光纖帶中心管式光纜等。

　　中心管式光纜的優點是結構簡單、制造工藝簡捷、截面小、重量輕，很適宜架空敷設，也可用于管道或直埋敷設。中心管式光纜的缺點是纜中光纖芯數不宜過多(如分離光纖為12芯、光纖束為36芯、光纖帶為216芯)，松套管擠塑T_L藝中松套管冷卻不夠，成品光纜中松套管會出現后縮，光纜中光纖余長不易控制等。

　　骨架式光纜

　　目前，骨架式光纜在國內僅限于千式光纖帶光纜，即將光纖帶以矩陣形式置于u形螺旋骨架槽或SZ螺旋骨架槽中，阻水帶以繞包方式纏繞在骨架上，使骨架與阻水帶形成一個封閉的腔體當阻水帶遇水后，吸水膨脹產生一種阻水凝膠屏障。阻水帶外再縱包雙面覆塑鋼帶，鋼帶外加上聚乙烯外護層。

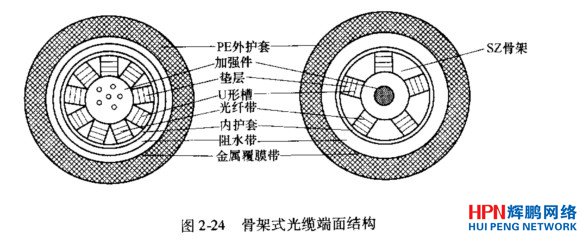

　　骨架式光纜端面結構

　　骨架式光纖帶光纜的優點是：結構緊湊、纜徑小、纖芯密度大(上千芯至數千芯)，接續時無需清除阻水油膏、接續效率高。缺點是：制造設備復雜(需要專用的骨架生產線、工藝環節多、生產技術難度大等。
