往OTDR架上將故障纖外線端活動連接器的插件從適配器中拔出，做清潔處理后插入OTDR的光輸出口，觀察線路的后向散射信號曲線。OTDR的顯示屏上通常顯示如下4種情況之一。

　　(1)顯示屏上沒有陸線

　　這說明光纖故障點在儀表的盲區內，包括局外光纜與局內軟光纜的固定接頭和活動連接器插件部分。這時可以串接一段(長度應大于1000m)測試?yán)w，并減小OTDR輸出的光脈沖寬度以減小盲區范圍，從而可以細致分辨出故障點的位置。

　　(2)曲線遠端位置與中繼段總長明顯不符

　　此時后向散射曲線的遠端點即為故障點。如該點在光纜接頭點附近，應首先判定為接頭處斷纖。如故障點明顯偏離接頭處，應準確測試障礙點與測試端之間的距離，然后對照線路維護明細表等資料，判定障礙點在哪兩個標石之間(或哪兩個接頭之間)，距離最近的標石多遠，再由現場觀察光纜路由的外觀予以證實。

　　(3)后向散射曲線的中部無異常，但遠端點又與中繼段總長相符

　　在這種情況下，應注意觀察遠端點的波形，可能有如下3種情況之一出現。

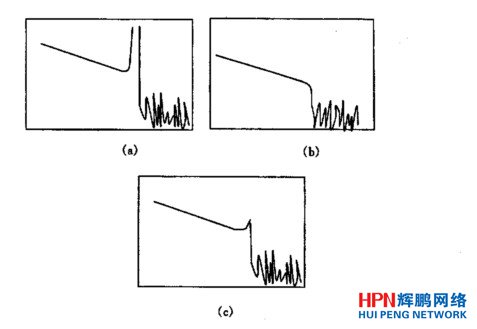

　　①如圖1(a)所示，遠端出現強烈的菲涅爾反射峰，提示該處光纖端面與光纖軸垂直，該處應成為端點，不是斷點。障礙點可能是終端活動連接器松脫或污染。

　　②如圖1(b)所示，遠端無反射峰，說明該處光纖端面為自然斷纖面。最大的可能是戶外光纜與局內軟光纜的連接處出現斷纖或活動連接器損壞。

　　③如圖1(c)所示，遠端出現較小的反射峰，呈現一個小突起，提示該處光纖出現裂縫，造成損耗很大。可打開終端盒或ODF架檢查，剪斷光纖插入匹配液中，觀察曲線是否變化以確定故障點。

圖1    遠端點的波形

　　(4)顯示屏上曲線顯示高損耗點或高損耗區

　　高損耗點一般與個別接頭部位相對應。它與菲涅爾反射峰明顯不同(如圖2所示)，該點前面的光纖仍然導通，高損耗點的出現表明該處的接頭損耗變大，可打開接頭盒重新熔接。高損耗區表現為某段曲線的斜率明顯增大，提示該段光纖損耗變大，如果必須修理只有將該段光纜更換掉。

圖2 高損耗點和高損耗區的曲線顯示
