1.光纜線路巡檢系統組成

　　光纜線路巡檢系統由基礎部分、通信網絡及軟件系統三大部分組成。

　　①裝有信息鈕的線路巡檢標石及用于采集巡檢標石上信息鈕地址碼的識讀器，組成了本系統的基礎部分。信息鈕內固化有12位(十六進制)各不相同的地址碼，每隔1 km左右設置在光纜線路上巡檢標石內;識讀器內部設有時針，由線路維護員沿線路巡查時隨身攜帶。線路維護員到達巡檢標石處。提取和存儲信息鈕的地址碼。如果線路維護員不按規定線路巡查，將無法提取需要的信息碼。

　　②用于傳輸巡檢信息的通信網絡。通信網絡的主要作用是線路維護員上傳巡查數據、管理部門下傳巡查計劃以及相關部門查詢巡查結果。它主要由近、遠程通信座，調制解調器，計算機及電話網等組成。通信座是計算機與識讀器之間的通信接口設備，用于將線路維護員采集有信息的識讀器內的信息送至計算機。網絡組成利用現有專用電話網或公用電話網提供通信鏈路;以點對點撥號方式，通過調制解調器實現遠程數據傳輸。

　　③用于管理、評定巡查計劃落實情況的軟件系統。

　　2.系統網絡結構

　　長途通信線路巡檢管理系統的網絡結構示意圖如圖l所示。在整個系統網絡中，線務局(或運維部)配備計算機、打印機和長途通信線路巡檢管理系統軟件。系統配置情況如表1所示，通信線路巡檢系統原理示意圖如圖2所示。

                                                                           表1   長途通信線路巡檢管理系統配置

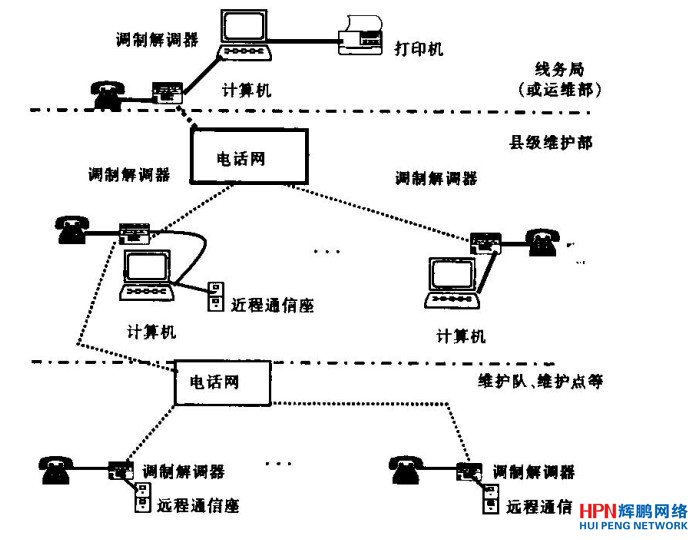

                                                                      圖1  長途通信線路巡檢管理系統網絡結構示意圖

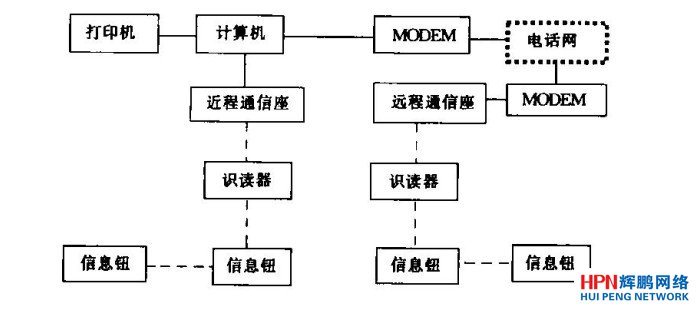

                                                                               圖2   通信線路巡檢系統原理示意圖

 　　3.系統的主要功能及系統軟、硬件環境

　　(1)系統的主要功能

　　自動生成通信線路巡線計劃，適時傳輸通信線路巡線計劃落實情況，直觀顯示和量化評定通信線路巡線計劃完成情況，儲存、顯示通信線路維護資料。

　　(2)系統軟件環境

　　操作系統應為中文Wirldows 95/98/NT，sybase sQI，Anywhere5.O數據庫管理系統，Mapinfo圖形平臺支撐軟件MapX3.0，PDQcomm通信控件，長途通信線路巡檢管理系統軟件。

　　(3)硬件環境要求

　　中央處理器Pentiuml66MHz以上;內存32MB以上;硬盤2.0GB以上存儲容量的硬盤，為管理軟件預留100 MB硬盤空間;配置CD-ROM光盤驅動器。
