光纖收發器的指示燈的作用和故障判定方法

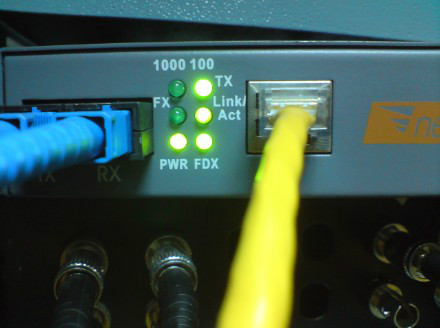

　　1、 首先看光纖收發器或光模塊的指示燈和雙絞線端口指示燈是否已亮?

　　A、 如收發器的光口(FX)指示燈不亮，請確定光纖鏈路是否交叉鏈接?光纖跳線一頭是平行方式接收;另一頭是交叉方式連接。

　　B、 如A收發器的光口(FX)指示燈亮而B收發器的光口(FX)指示燈不亮，則故障在A收發器端：一種可能是：A收發器(TX)光發送口已壞，因為B收發器的光口(RX)接收不到光信號;另一種可能是：A收發器(TX)光發送口的這條光纖鏈路有問題(光纜或光芒跳線可能斷了)。

　　C、 雙絞線(TP)指示燈不亮，請確定雙絞線連線是否有錯或連接有誤?請用通斷測試儀檢測(不過有些收發器的雙絞線指示燈須等光纖鏈路接通后才亮)。

　　D、 有的收發器有兩個RJ45端口:(To HUB)表示連接交換機的連接線是直通線;(To Node)表示連接交換機的連接線是交叉線。

　　E、 有的收發器側面有MPR開關:表示連接交換機的連接線是直通方式;DTE開關：連接交換機的連接線是交叉線方式。

　　2、 光纜、光纖跳線是否已斷?

　　A、 光纜通斷檢測：用激光手電、太陽光、發光體對著光纜接頭或偶合器的一頭照光;在另一頭看是否有可見光?如有可見光則表明光纜沒有斷。

　　B、 光纖連線通斷檢測：用激光手電、太陽光等對著光纖跳線的一頭照光;在另一頭看是否有可見光?如有可見光則表明光纖跳線沒有斷。

　　3、 半/全雙工方式是否有誤?

　　有的收發器側面有FDX開關：表示全雙工;HDX開關：表示半雙工。

　　4、 用光功率計儀表檢測

　　光纖收發器或光模塊在正常情況下的發光功率：多模2Km：-10db—18db之間;單模20公里：-8db—15db之間;單模60公里：-5db—12db之間;假如在光纖收發器的發光功率在：-30db—45db之間，那么可以判斷這個收發器有問題。

　　以上就是“光纖收發器的指示燈的作用和故障判定方法”的相關介紹，希望能幫到大家。想了解這方面的相關知識，請繼續關注廣州市輝澎信息科技。
