綜合布線子系統與建筑物內纜線敷設通道對應關系如下。
①配線子系統對應于水平纜線通道。
②十線子系統對應于主干纜線通道、電信間之向的纜線通道.以及電倌間與設備間，電信間盈設備間與進線間之間的纜線如光纖光纜的通道。 .
③建筑群子系統對應于建筑物間纜線通道。
對建筑物內纜線通道較為擁擠的部位或綜臺布線系統與大樓弱電系統各子系統合用一個金屬線槽布放纜線時。各子系統的線束間應用金屬板隔開。一般情況下，各子系統的纜線應布放在各自的金屬線槽中，金屬線槽應可靠、就近接地。各系統纜線間距應符合設計要求。
(1)纜線敷設一般要求
纜線敷設應滿足下列要求。
①纜線的型號、規格應與設計規定相符。
②纜線在各種環境中的敷設方式、布放間距均應符合設計要求。
③纜線的布放應自然平直，不得產生扭絞、打圈、接頭等現象，不應受外力的擠壓和損傷。
④纜線兩端應貼有標簽，應標明編號，標簽書寫應清晰、端正和正確。標簽應選用不易損壞的材料。
⑤纜線應有余量以適應終接、檢測和變更。對絞電纜預留長度在工作區宜為3～6cm，電信間宜為o.5～2m，設備間宜為3～5m;光纜布放路由宜預留，預留長度宜為3～5m，有特殊要求的應按設計要求預留長度。纜線預留長度按照電信間、設備間內安裝的機架數量以及在同一架內、不同架間進行終接和變更的需要進行預留。
⑥纜線的彎曲半徑應符合下列規定。
·雙絞電纜的彎曲半徑應至少為電纜外徑的4倍。
·2芯或4芯水平光纜的彎曲半徑應大于25mm;其他芯數的水平光纜、主干光纜和室外光纜的彎曲半徑應至少為光纜外徑的10倍。
⑦纜線間的最小凈距應符合下列設計要求。
電源線、綜合布線系統纜線應分隔布放，并應符合表1所示的規定。

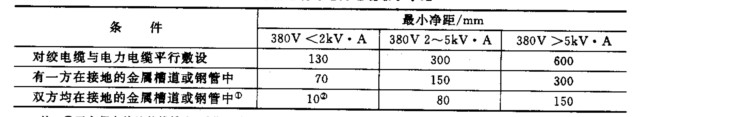

表1 對絞電纜與電力電纜最小凈距
綜合布線與配電箱、變電室、電梯機房、空調機房之間最小凈距宜符合表2所示的規定。
表2 綜合布線電纜與其他機房最小凈距
·建筑物內電、光纜暗管敷設與其他管線最小凈距見表3所示的規定。

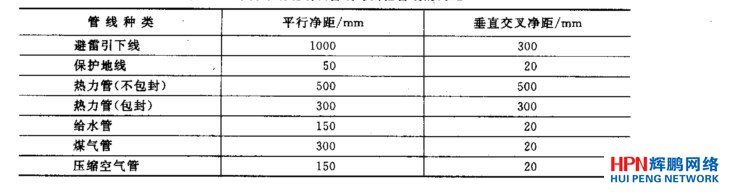

表3 綜合布線纜線及管線與其他管線的間距
·綜合布線纜線宜單獨敷設，與其他弱電系統各子系統纜線的間距應符合設計要求。
·對于有安全保密要求的工程，綜合布線纜線與信號線、電力線、接地線的間距應符合相應的保密規定。對于具有安全保密要求的纜線應采取獨立的金屬管或金屬線槽敷設。
⑧屏蔽電纜的屏蔽層端到端應保持完好的導通性。
