光交叉連接(OXC，optical cross connect)要使用更復雜的MEMS開關。OXC允許我們動態(tài)地改變所有單個載波波長的路由，而這些單個的載波波長信號包含在多光纖傳輸的WDM信號中。一個OXC系統(tǒng)的結構如下圖所示。對這個器件需要多做些解釋。考慮有N根光纖，每根光纖中都含有WDM信號。不同的光纖之間載波波長相同(λ1到λM)，但是相同波長承載的信息是不同的。在每根光纖中，WDM信道數為M。在圖中，每個輸入信道由其波長和與之相關的光纖標注。因此，符號λxy指載波波長λX經輸入光纖y到達系統(tǒng)。OXC包括了輸入端的N個解復用器，和輸出端的N個復用器。分別是1×M和M×1的器件。解復用器和復用器之間用塒個開關連接，開關是NxN的MEMS器件。解復用器將M個信道分開，并將每個信道傳送到僅處理此信道的波長開關。即所有λ1載波波長傳送人l號開關(圖上用λ1標注)，所有九載波波長傳送到2號開關(圖上用λ1標注)，依次類推。因此，從N根輸入光纖來的所有M載波都出現在肘開關的輸入端。第一個開關的N個輸入是所有λ1波長的載波。這個開關重定向這些信道的每個波長到預期的輸出復用器上。相似地，每個開關將N個輸入載波傳送到預期的輸出復用器上。因此，每個復用器接收到λ1到λM的全部波長。復用器再將這些光載波復合在一起傳送到對應的輸出光纖。圖中，用一個特殊的交換結構說明OXC的工作原理。第一根輸出光纖包括載波λ1(來自5號輸入光纖)和載波λM(來自2號輸入光纖)，加上來自未標明的輸入光纖的載波λ2直到λM-1。第二根輸出光纖和最后一根輸出光纖也標注在圖中。

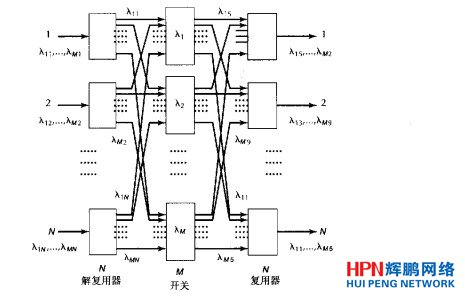

圖：  光交叉連接。所選的輸出僅表示一種可能的網絡配置


　　對開關進行操作，可以對交叉連接進行期望的重新配置。如果MEMS開關是二維器件，那么每個開關含有N²。面反射鏡。在這種情況中，OXC需要MN²面反射鏡。如果：MEMS開關是三維器件，那么每個開關僅需要2N面反射鏡，OXC需要的總反射鏡則為2MN面。
