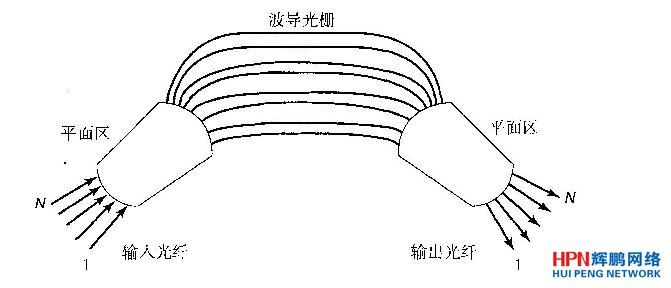

光路由器通常用陣列波導光柵(AWG，arrayed—Waveguide grating)來實現。AWG(結構如下圖所示)是一個基本的成像系統，其中，物體平面和像平面用兩個N×M平面波導耦合器隔開，不等長度的M波導陣列連接這兩個耦合器。這個陣列稱為波導光柵。兩相鄰波導之間的長度差址是常數，更確切地說，從最短的波導開始，相鄰的波導一次遞增△L量的長度。這個光柵與先前介紹過的閃爍光柵和布拉格光柵具有相似的特性。我們將用一個從第1號光纖輸入WDM信號的例子來說明AWG的工作原理。光束進入平面區以后發生擴散，其功率均勻地分割到M個波導上。

　　M個波導中的每一個波導收集并傳播從第1號輸入光纖來的全部WDM信道的能量。由于這M個波導的每個波導都有長度差，所以沿著每個波導的相移是不同的。在波導光柵的輸出處，我們可以得到M個波的陣列，每個波有不同的相位。對λ1波長來說，相位陣列中的每個分量僅在一根光纖的人口(我們稱之為第1號光纖)同相輸出(產生相長干涉)。在其他所有輸出光纖上，波長λ1的光波都是相消干涉。因此，λ1的光將沿著第1號輸出光纖輸出。

　　M波導中的每個波導的相移不僅與波導的長度有關，而且還與波長有關，在光柵的末端，WDM信號中不同的信道的相位變化將是不同的。因此，波長為九的波僅在另一根光纖(我們稱之為2號光纖)而不是在第1號光纖上同相(產生相長干涉)。同樣地，波長為九的波僅在第3號輸出光纖上同相(產生相長干涉)。按照這種方法，從第1號光纖輸入的不同波長的光載波(從λ1到λn)將會聚集到不同的輸出光纖上輸出。

　　接下去考慮從第2號輸入光纖輸入WDM信號的情況。我們?cè)俅伟l(fā)現，在輸出光纖陣列上不同的WDM信道是分離排列的。由于第2號輸入光纖與第1號光纖在物理上有偏離，所以在光纖輸出陣列上的信道分布也是偏離的。分布偏離源自于從新的輸入端口通過平面區中再到每個光柵波導的距離(相移)不同。從輸入光纖到光柵的最仞相位變化，導致在光柵輸出的新的相位變化。各給定波長在輸出光纖上產生相長干涉的位置，與其在第l號光纖輸入所產生的位置足不同的。我們可以得出結論：對每根輸入光纖來說，各信道在輸出光纖陣列上的分布結果是惟一的。
