在綜合布線中，除了T形網絡可以用于多終端連接以外，一種如下圖所示的星形配置也可以用于多終端網絡。在這種配置中，傳輸型星形耦合器互連N個終端。耦合器一共有2N個端口。也可以將其看做多于四個端口的定向耦合器。星形耦合器將來自任一發射機端口的功率均勻分配到每個接收端口。一個理想的星形耦合器會將輸入功率分成1/N路而不產生附加損耗。

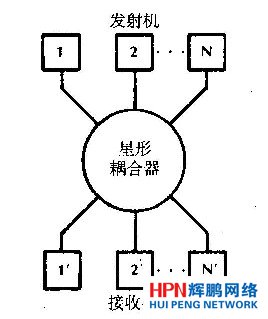

                       圖：星形網絡

　　通過比較星形網絡和T形網絡，我們注意到星形網絡和T形網絡的損耗是有差別的。通常，當網絡中有超過五個互聯終端時，星形網絡可以提供高得多的效率。之所以會如此，是因?yàn)樾切闻渲玫膶?duì)數損耗變化隨著終端Jv的增加比線性變化的T形配置慢很多。對于每個加到T形網絡中的新終端，信號必須通過兩個以上的連接器。在星形網絡中，增加終端不必增加信號所經過的發射機與接收機通道上的連接器。

　　對于只有幾個終端的系統，尤其是如果細心處理耦合器端口與光纖總線的連接，使連接器損耗L最小化，那么T形網絡的損耗也許是可以接受的。在有大量終端數(超過10)的情況下，T形網絡的高損耗不允許進行實用設計。那么為什么還要考慮T形網絡呢?這是因?yàn)門形網絡節省光纖。如果終端之間的距離較長，從一個終端到另一個終端要經過很長的傳輸路徑，則T形網絡使用的光纖量會比星形網絡少很多。在星形網絡中，每一個終端都有一根獨立的光纜與中心耦合器相連接。

　　為了使效率最大化，在有N個終端的網絡中，星形耦合器應該剛好有2N個端口。即其所有端口都必須使用。多于2N個端口的耦合器會比2N個端口耦合器引進更多的分配損耗。由于這個原因，增加新終端到現存的系統中時，需要更換新的有更多端口的耦合器。在先前的例子中，我們假設新的星形耦合器與原有的耦合器相比沒有更大的附加損耗。雖然實際器件的附加損耗隨端口數而增加，但對于僅增加兩個端口的耦合器來說，這是一個合理的假設。附加損耗可以從16端口(N=8)約1 dB變化到128端口(N=64)約3 dB。

　　在星形網絡中，如果連接終端與耦合器的分支光纜發生故障，僅僅中斷本連接終端的業務。然而，如果星形耦合器本身?yè)p壞了，網絡中所有的數據流將會中斷。
