電纜鏈路的測試在國內標準《建筑與建筑群綜合布線系統工程驗收規范》中只定義了兩種方式，即基本鏈路測試方式和信道測試方式。隨著6類布線技術的發展，在北美制定的TIA/EIA新的568B標準中對鏈路的驗證已由永久鏈路所替代。

　　1.基本鏈路測試方式

　　這是工程承包商采用的連接方式。該方式包括：最長90m的端間固定連接水平纜線和在兩端的接插件(一端為工作區信息插座，另一端為樓層配線架、跳線板插座)及連接兩端接插件的兩條2m長的測試線。如圖1所示。

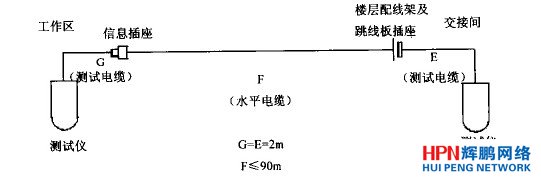

                                                       圖1：基本鏈路測試圖

　　2.信道測試方式

　　信道有時也稱為通道，該方式用以驗證包括用戶終端連接線在內的整體通道的性能，即端到端的鏈路。

　　通道連接包括：最長90m的水平線纜、一個信息插座、一個靠近工作區的可選的附屬轉接連接器、在樓層配線間跳線架上的兩處連接跳線和用戶終端連接線，總長不得超過00m(設備到通道兩端的連接線不包括在通道定義之內)。通道鏈路方式如圖2所示。

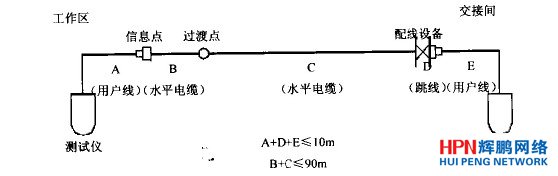

                                                             圖2：信道測試圖

　　3.永久鏈路測試方式

　　永久鏈路測試方式供安裝人員和數據電信用戶用來認證永久安裝電纜的性能，今后將替代基本鏈路方式。永久鏈路信道由90m水平電纜(不包括鏈路以外總共4m的測試跳線)和1個接頭(必要時再加1個可選轉接/匯接頭)組成。永久鏈路配置不包括現場測試儀插接軟線和插頭。采用永久鏈路測試，可以得到諸如NEXT、PSNEXT、PSELFEXT、插入損耗、功率和衰減串音比PSACR、回波損耗等參數值，這樣，用戶使用現場測試儀對布線系統進行驗證時，得到的是用戶真正使用的鏈路的性能，真實地反映了布線系統的性能和安裝質量。
